二極管/三極管/MOS管的封裝類型，看這一篇就夠了！

MOS管的節能性更好，因?yàn)樗请妷嚎刂菩云骷O管和三極管是電流控制性器件。此外，MOS管的熱穩定性更好，因?yàn)橹挥卸鄶?shù)載流子參與導電。在工藝上，MOS管更易于集成，并且導通時的導通壓降較小。相比之下，二極管和三極管需要控制基極電流來控制集電極或發射極電流的輸出，而MOS管則是根據輸入端電壓的大小來決定輸出電流，幾乎不需要信號源提供電流。MOS管在靈活性上也優于二極管和三極管。

2023-07-07 18:43:52杭州祺利電子科技有限公司196

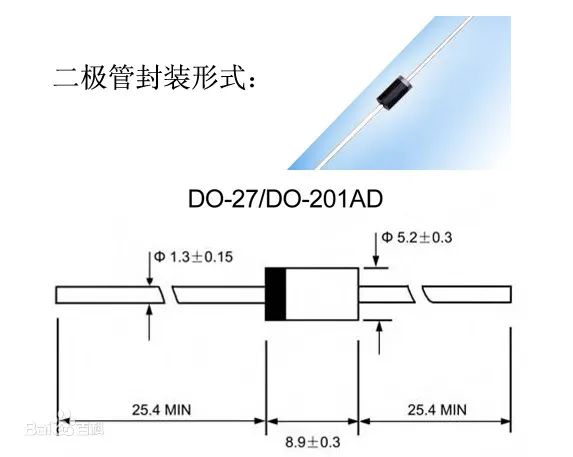

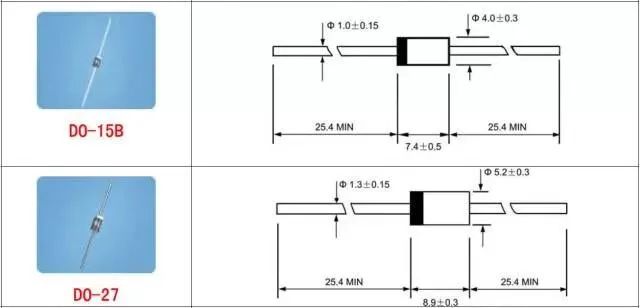

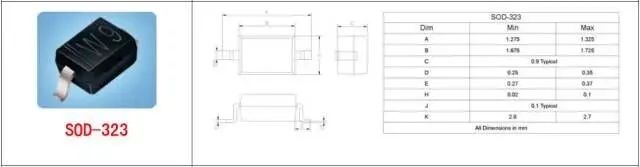

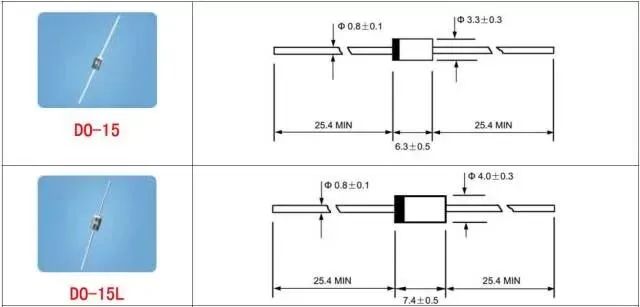

二極管常見的封裝類型，DO-15、DO-27、SOD-323、SOD-723等，相信大家都很熟悉。

封裝指的是安裝半導體集成電路芯片用的外殼。對于電子元器件來說，封裝是非常有必要的。

一方面，封裝不僅起著安裝、固定、密封、保護芯片及增強電熱性能等方面的作用，而且還通過芯片上的接點用導線連接到封裝外殼的引腳上，這些引腳又通過印刷電路板上的導線與其他器件相連接，從而實現內部芯片與外部電路的連接。因?yàn)樾酒仨毰c外界隔離，以防止空氣中的雜質對芯片電路的腐蝕而造成電氣性能下降。

另一方面，按統一規格封裝后的芯片，也更便于安裝和運輸。

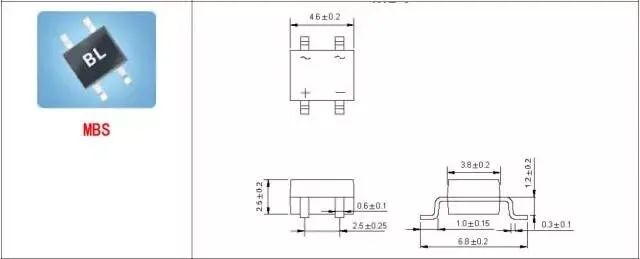

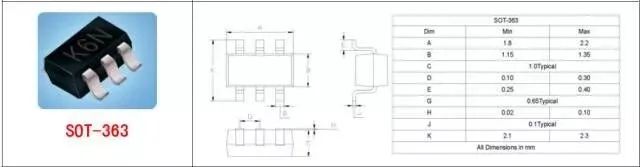

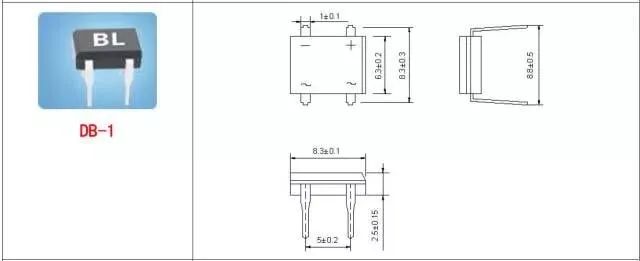

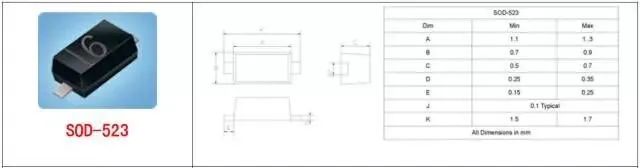

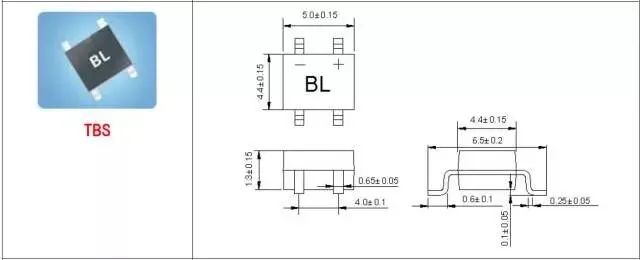

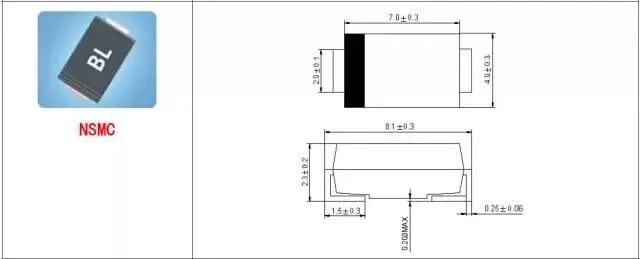

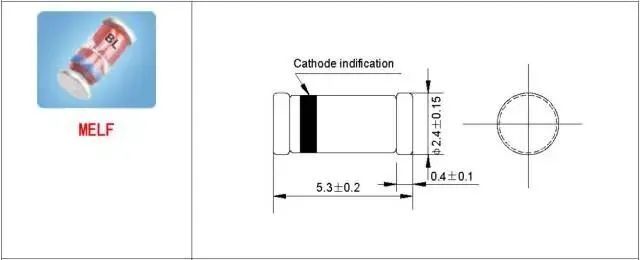

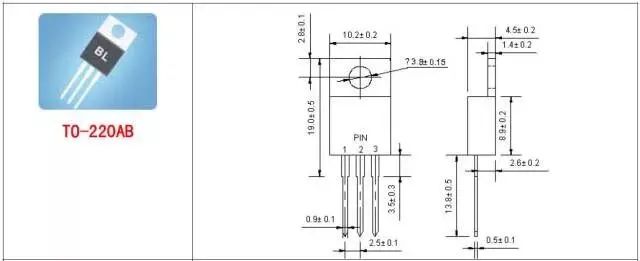

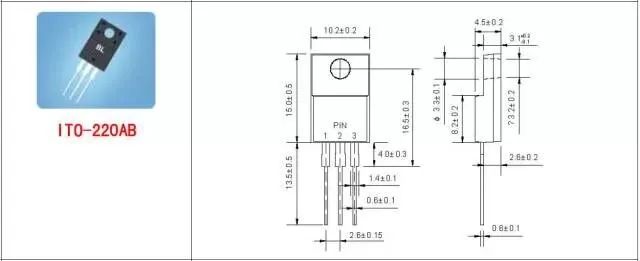

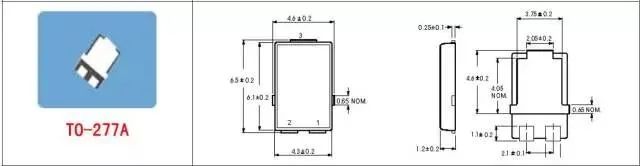

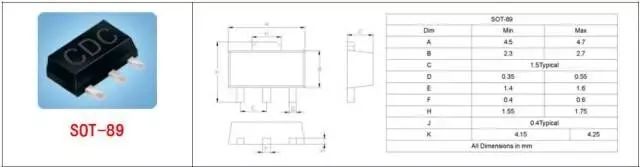

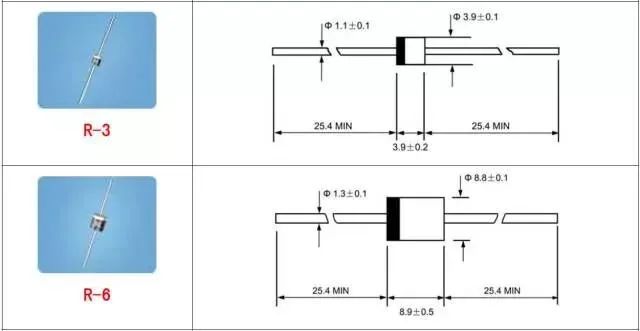

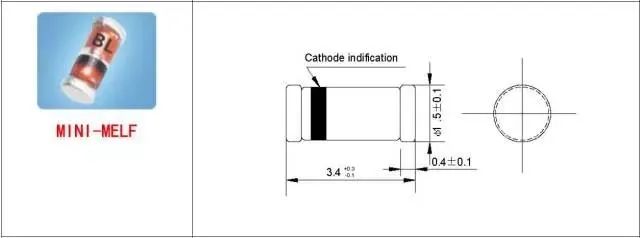

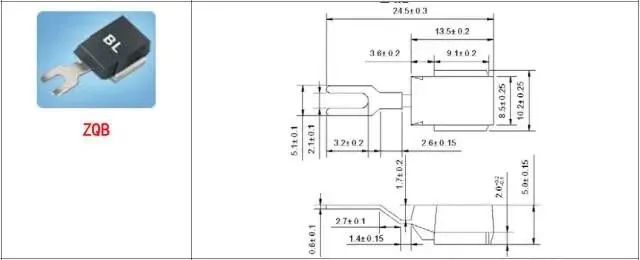

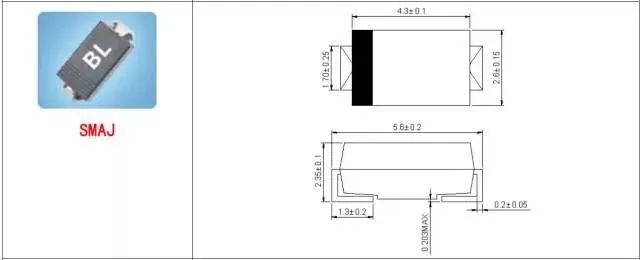

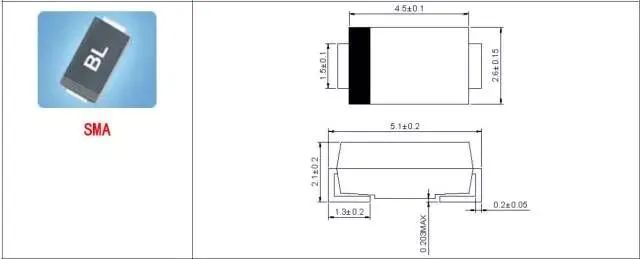

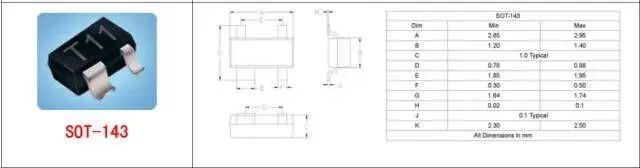

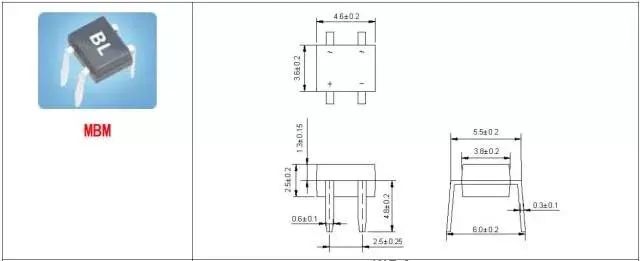

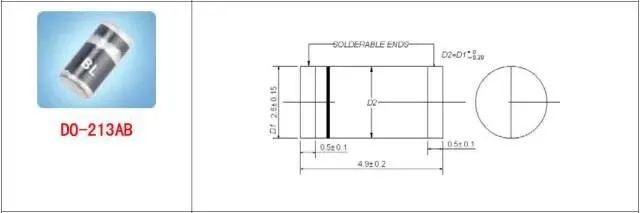

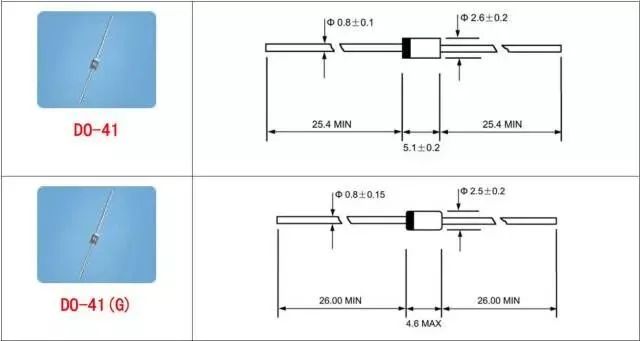

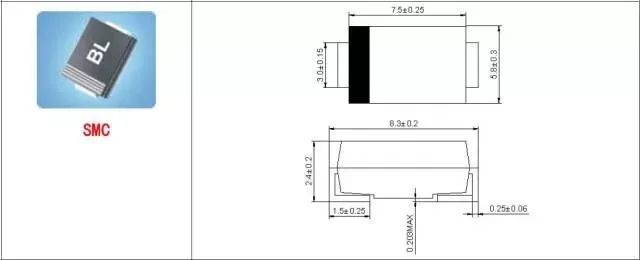

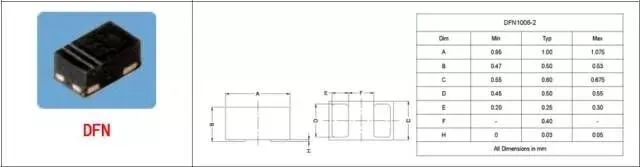

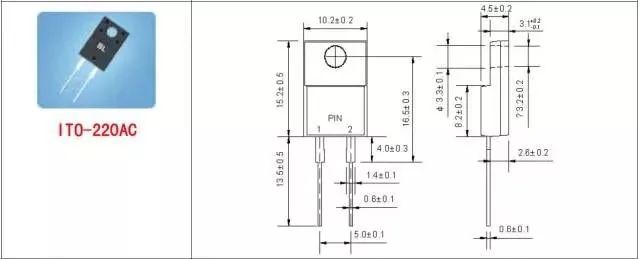

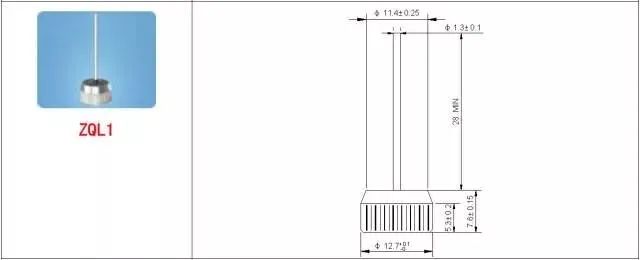

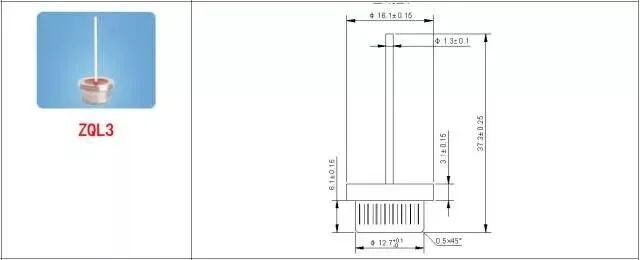

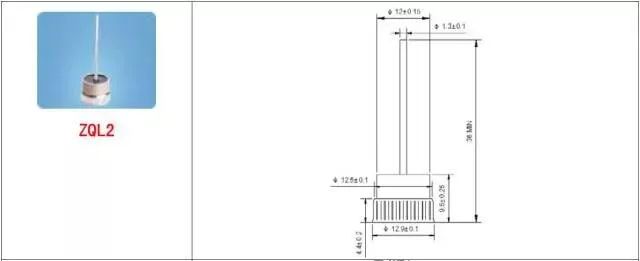

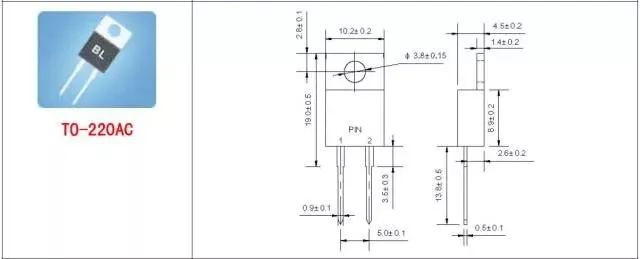

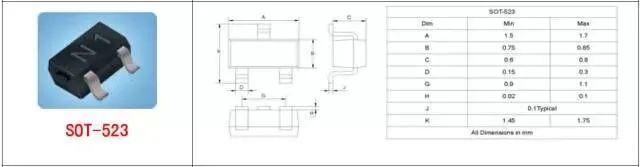

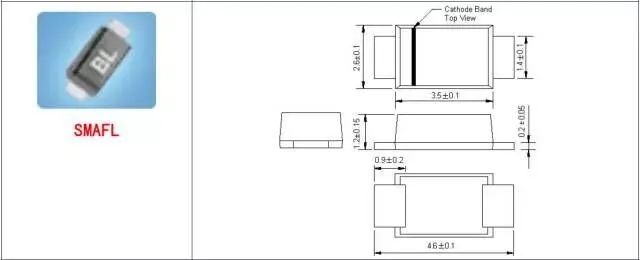

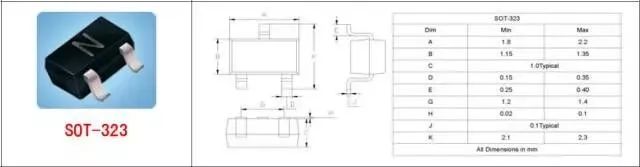

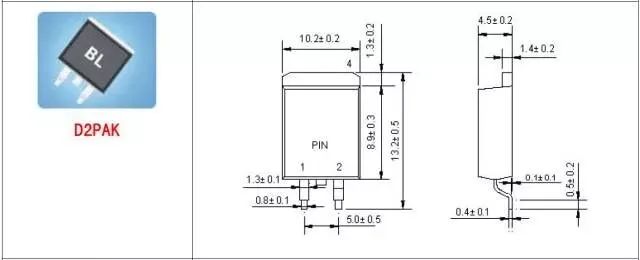

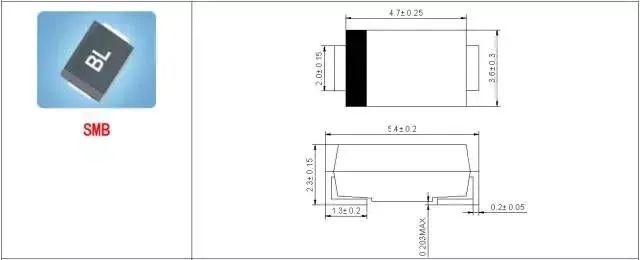

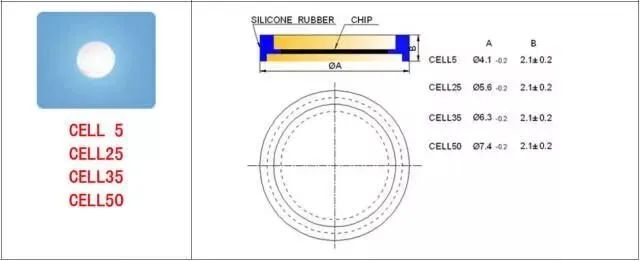

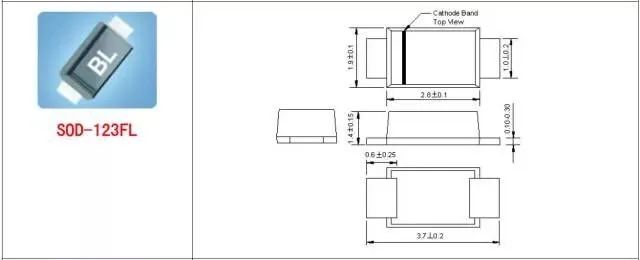

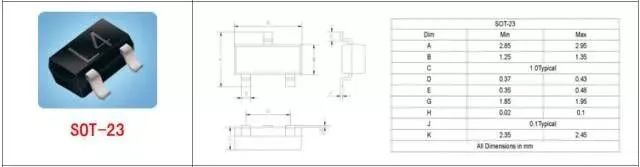

細心的電子工程師會發現，電子元器件有著不同的封裝類型，不同類的元器件外形雖然差不多，但內部結構及用途卻大不同，譬如TO220封裝的元件可能是三極管、可控硅、場效應管甚至是雙二極管。TO-3封裝的元器件有三極管，集成電路等。我們就來盤點一下常見的二極管、三極管、MOS封裝類型，下圖含精確尺寸。
